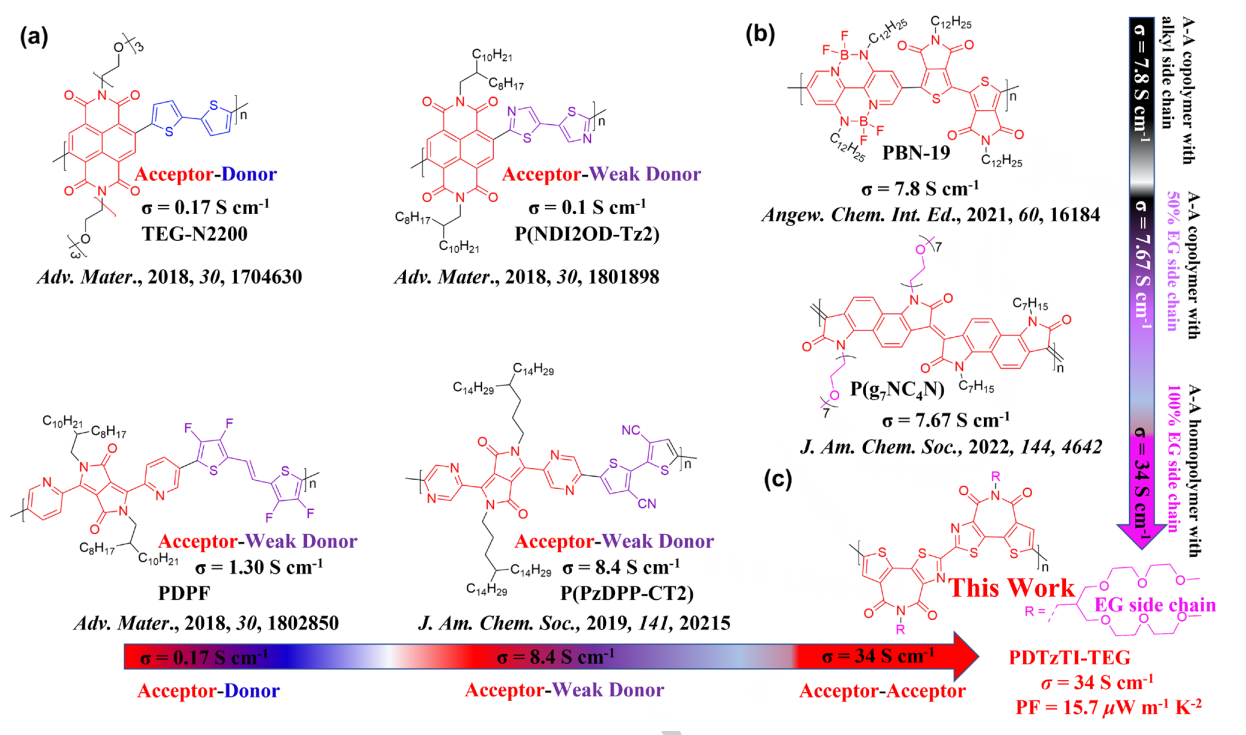

高性能n-型有机热电材料对于有机热电器件领域的发展不可或缺，目前，大部分n-型有机热电材料大多采用给体-受体(donor-acceptor)结构，但是这种类型的构建单元不利于n-型掺杂，得到的热电性能较差。为了进一步提升热电性能，在聚合物主链上引入缺电子构建单元，或者引入极性侧链来提高n-型掺杂效率是一种有效方法。全受体(Acceptor-Acceptor或all-acceptor)结构是较为理想的解决方案，其在实现单极性n-型有机电子器件方面有显著优势。

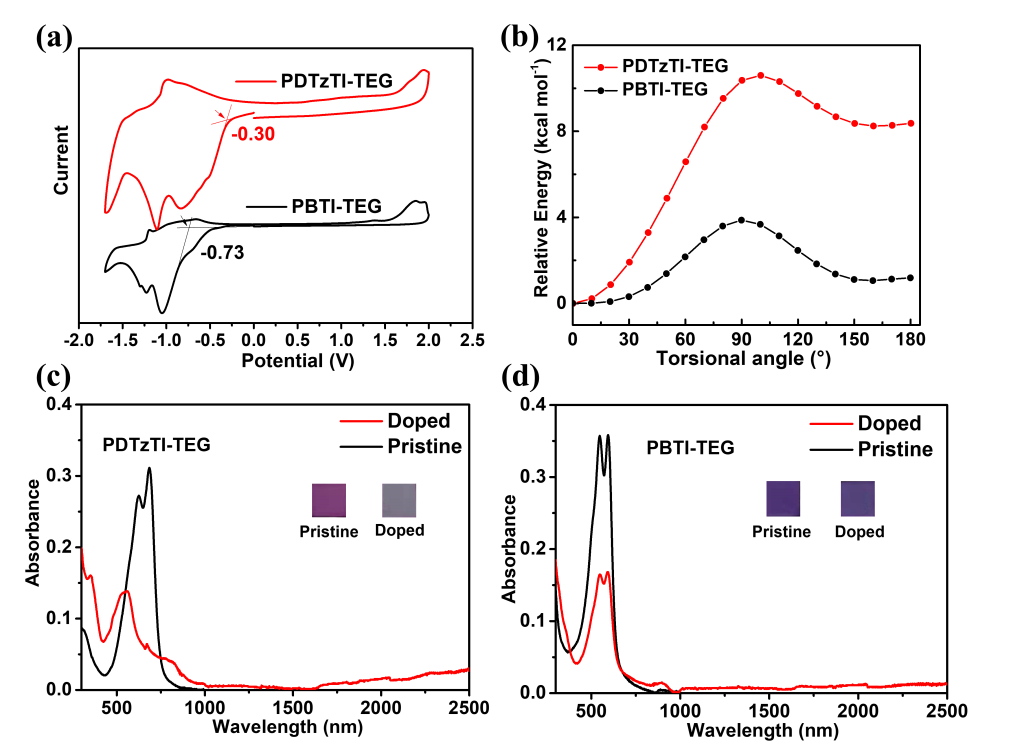

        近日，维多利亚官网史永强课题组与东华大学孙恒达教授、瑞典林雪平大学Simone Fabiano教授和南方科技大学郭旭岗教授合作，合成了含有极性侧链的噻唑酰亚胺构建单元，并在此基础上得到了全受体均聚物PDTzTI-TEG。含有极性侧链噻唑酰亚胺的合成与之前报道的含有普通烷基链噻唑酰亚胺的合成完全不同，极性侧链受体单元的合成更具有挑战性。DTzTI-TEG单体的成功合成丰富了聚合物结构的多样性，尤其是受体-受体型聚合物。在N-DMBI掺杂剂掺杂下，PDTzTI-TEG获得了较高的电导率（σ = 34 S cm^-1）和功率因子（PF = 15.7 μW m^-1 K^-2），这些值远远高于PDTzTI（σ = 4.6 S cm^-1）和PBTI-TEG（σ = 0.2 S cm^-1）的热电性能。结果表明，在聚合物上同时引入缺电子噻唑单元和极性侧链能够有效提高有机热电性能。

该工作得到国家自然科学基金和安徽省高峰学科项目的支持，相关成果以“Thiazole Imide-Based All-Acceptor Homopolymer with Branched Ethylene Glycol Side Chains for Organic Thermoelectrics”为题发表在国际化学顶级期刊Angew. Chem. Int. Ed.上（https://onlinelibrary.wiley.com/doi/10.1002/anie.202214192）。该论文通讯作者为史永强课题组与东华大学孙恒达教授、瑞典林雪平大学Simone Fabiano教授和南方科技大学郭旭岗教授，维多利亚3308老品牌为第一完成单位。
